霍爾開關的分類

其他|other else|

2022-03-17 09:17:55 3

1、單極霍爾效應開關（數字輸出）

單極霍爾效應開關具有磁性工作閾值(Bop)。如果霍爾單元承受的磁通密度大于工作閾值，那么輸出晶體管將開啟；當磁通密度降至低于工作閾值(Brp)時，晶體管會關閉。滯后(Bhys)是兩個閾值(Bop-Brp)之間的差額。即使存在外部機械振動及電氣噪音，此內置滯后頁可實現輸出的凈切換。單極霍爾效應的數字輸出可適應各種邏輯系統。這些器件非常適合與簡單的磁棒或磁桿一同使用。單極性霍爾開關它的正反面會各指定一個磁極感應才會有作用，在具體應用當中應該注意磁鐵的磁極的安裝，反了就會造成單極性不感應輸出。

2、雙極霍爾效應開關（數字輸出）

雙極性霍爾具體又分雙極性不帶鎖存型霍爾開關和雙極性鎖存型霍爾開關。

雙極霍爾效應開關通常在南極磁場強度足夠的情況下打開，并在北極磁場強度足夠的情況下關閉，但如果磁場被移除，則是隨機輸出，有可能是打開，也有可能是關閉。雙極鎖存型霍爾效應開關通常在南極磁場強度足夠的情況下打開，并在北極磁場強度足夠的情況下關閉，但如果磁場被移除，不會更改輸出狀態。這些霍爾效應開關可使用南北交變磁場、多極環磁鐵進行磁驅動。

3、雙極鎖存型霍爾效應開關（數字輸出）

當置于n極（或s極）時開啟，磁場移除后繼續保持開啟；而只有當置于s極（或n極）時才會關閉，磁場移除后繼續保持其開啟或關閉狀態，直到下次磁場改變。這種保持上次狀態的特性即鎖存特性，這種類型的霍爾效益開關即雙極鎖存型霍爾效應開關。

4、全極霍爾效應開關（數字輸出）

與其他霍爾效應開關不同，只要存在強度足夠大的北極或南極磁場，這些器件就能打開；而在沒有磁場的時候，輸出會關閉。

5、線性霍爾效應傳感器IC（模擬輸出）

線性霍爾效應傳感器IC的電壓輸出會精確跟蹤磁通密度的變化。在靜態（無磁場）時，從理論上講，輸出應等于在工作電壓及工作溫度范圍內的電源電壓的一半。增加南極磁場將增加來自其靜態電壓的電壓。相反，增加北極磁場將增加來自其靜態電壓的電壓。這些部件可測量電流的角、接近性、運動及磁通量。它們能夠以磁力驅動的方式反映機械事件。

6、微功耗型霍爾效應開關（數字輸出）

隨著手機、筆記本電腦、DV等便攜式設備的普及，對霍爾IC的功耗提出要求，由此產生了一大類新的霍爾IC。它是數字霍爾IC按功耗單獨分出的一類，其內部采用休眠機制降低功耗，平均功耗可以達到uA級。它也可按功能分為單級型霍爾IC、鎖定型霍爾IC、和全級霍爾IC三類。這類一般用于電池長期供電的系統。

霍爾開關有哪些特性參數？怎樣測量這些特性參數?

1. BOP、BRP（磁場開啟、關閉點）工作溫度、工作電壓、最大輸出電流、溫度漂移，主要是這些。

2. 霍爾出廠前都會經過專業的測試機進行成品測試以保證這些參數的正常，自己測量的話比較困難，比如工作電壓，標定范圍內基本都正常的，如果你要進行破壞性測試來測試極值就搭好電路慢慢加電壓看什么時候擊穿。

3. 磁開啟、關閉點，溫度漂移之類不用儀器比較難以測準，一般都是自動化測試的。霍爾傳感器有兩大類：開關輸出型和線性輸出型。

開關型：當接近磁性物體時，開關為一種固定狀態（或高電平或低電平）；遠離磁性物質時，開關為一種另一種固定狀態（或低電平或高低電平）；開關的靈敏度取決于開關本身的檔次和使用電源的電壓及磁鐵的磁性。可以通過改變供電電壓、與磁鐵的距離、磁鐵的磁性制作靈敏度曲線。

線形型：隨于磁性物體的距離不同，傳感器的輸出信號電壓連續變化，距離越遠，輸出越低（或越高）。可以參照開關型的方法制作實用曲線。

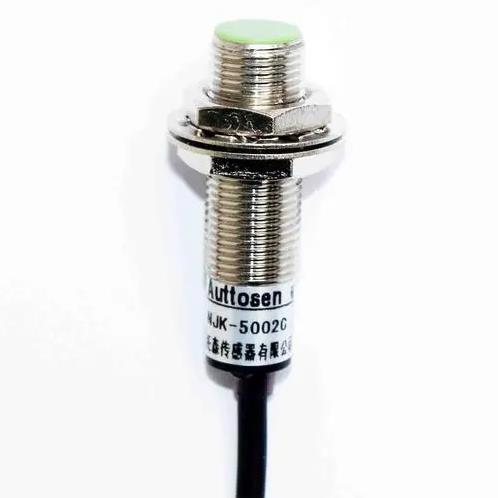

202a8f46728ff80b61c1e1bad942e49c

霍爾開關有幾個管腳

一般3個，一正極，一負極，一信號線，想要型號嗎，一般分自鎖型的和不自鎖型的，我用的3144或者E44比較多，熟悉！3144是非自鎖型的，但是有方向，給磁時候，信號腳輸出信號地！自鎖型的加正向磁極輸出信號，反向磁極，信號停止！接近開關的種類有無源接近開關、渦流式接近開關、電容式接近開關、

霍爾式接近開關、光電式接近開關、熱釋電式接近開關等。

霍爾開關是接近開關的一種。
