改變大功率電燈或電動機亮度的最佳技術之一就是脈寬調制（PWM）。在汽車電子系統中，一段時間以來，控制單元已使用PWM命令來對各種執行器進行控制和管理。例如，柴油機壓力調節器、電風扇和前照燈的亮度就采用PWM信號進行管理。利用周期性信號驅動負載，電路的效率就非常高，所有產生的功率就都能傳輸?shù)截?fù)載，也即損耗幾乎為零。通過使用SiC MOSFET作為開關元件，總效率將會更高。
設備
本文要講的電路是一個簡單的DC電源穩壓器，可承受24V的強大負載。顯然，電壓可以通過調整PCB的特性來進行改變。它可以用于改變燈的亮度或加快或降低DC電動機的速度。邏輯操作由MCU執行。電源的調節操作通過兩個按鈕管理。占空比的大小通過一個LED二極管監控。
PWM信號
PWM信號是具有可變“占空比”的方波（
圖1），可以通過調制占空比而利用它來控制電氣負載（在本例中為執行器或電動機）所吸收的功率。PWM信號的特征是固定頻率和可變占空比?！罢伎毡取笔欠讲ǔ尸F(xiàn)“高”電平的時間與周期T之比，其中“T”是頻率的倒數：T=1/f。例如：
-
50%占空比所對應的方波，在50%的時間內保持高電平，而在其余50%的時間內保持低電平；
-
10%占空比所對應的方波，在10%的時間內保持高電平，而在其余90%的時間內保持低電平；
-
90%占空比所對應的方波，在90%的時間內保持高電平，而在其余10%的時間內保持低電平；
-
100%占空比所對應的信號始終為高電平；
-
0%占空比所對應的信號始終為低電平。
為了更清楚起見，如果考慮上述最后兩種情況，則占空比等于0%表示脈沖持續時間為零（實際上是無信號），而接近100%的值表示最大信號傳輸，也即受控設備獲得完整、恒定的電源。

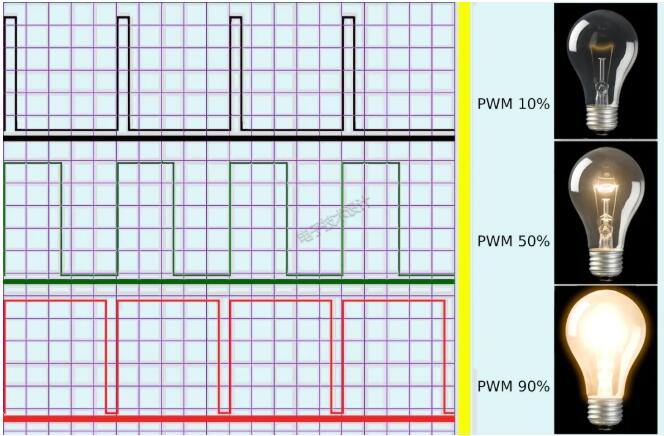

圖1：PWM信號及其對負載的影響。
方框圖

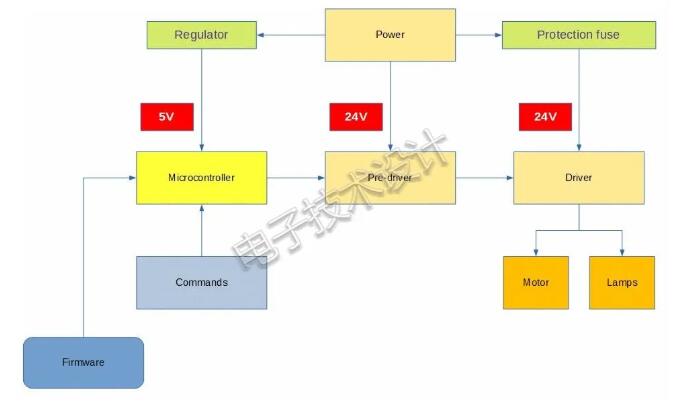

圖2給出了該系統的框圖。MCU管理邏輯操作并接收操作員下發的命令。它還能產生PWM（小功率）信號而驅動預驅動器。后者將電流信號放大并將其傳遞給驅動器，進而控制負載。
圖2：系統框圖。
電氣原理圖

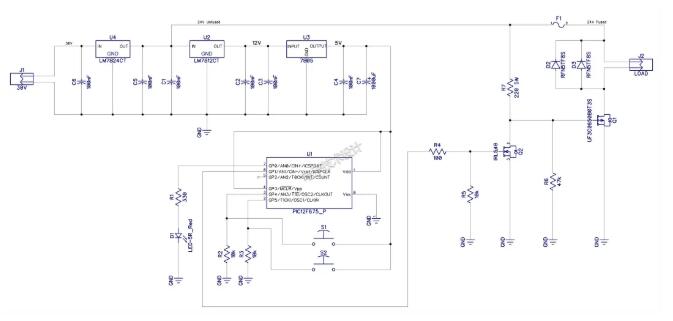

在
圖3中可以看到接線圖。該系統采用大約30V的電壓供電。然后通過三個穩壓器（7824、7812和7805）降低到5V而用于MCU邏輯。與只使用7805相比，這種技術可以限制熱量。PIC 12F675的GP0端口驅動有一個LED二極管，而用作PWM信號的監控器。GP1端口對由IRL540功率MOSFET組成的預驅動器進行控制——這特別適用于使用MCU的應用，因為此時供給“柵極”的能量非常低。*個MOSFET的“漏極”端子對第二個SiC MOSFET進行驅動，對負載（電阻性或電感性）上的電流進行開關。兩個快速二極管可消除感性負載產生的過電壓。也可以不使用它們，因為SiC MOSFET受到了很好的保護，但是最好還是考慮使用它們。如果使用電阻性負載，則可以將它們從電路中去掉。兩個常開按鈕通過相應的下拉電阻連接到MCU的GP4和GP5端口，如果不按下它們，就可以確保是低電位。
圖3：電氣原理圖。
電子元器件
下面列出了電路的電子元器件。它們并不緊缺，可以在市場上輕松找到。

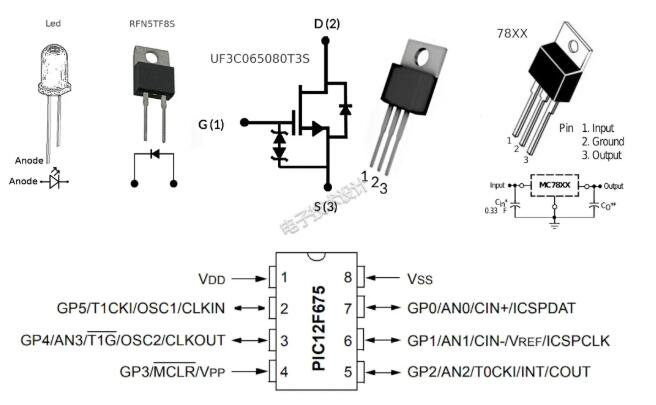

圖4給出了各種元器件的引腳排列。
-
電阻：
-
R1：330Ω
-
R2：10k?
-
R3：10k?
-
R4：100?
-
R5：10k?
-
R6：47k?
-
R7：220?，5W
-
電容：
-
C1：100nF
-
C2：100nF
-
C3：100nF
-
C4：100nF
-
C5：100nF
-
C6：100nF
-
C7：1,000µF電解電容
-
半導體
-
雜項：
-
U1：PIC12F675_P MCU
-
U2：LM7812CT穩壓器
-
U3：7805穩壓器
-
U4：LM7824CT穩壓器
-
1：熔斷器，40A
-
J1：接線端子
-
J2：接線端子
-
S1：常開按鈕
-
S2：常開按鈕
圖4：元器件引腳排列。
PCB

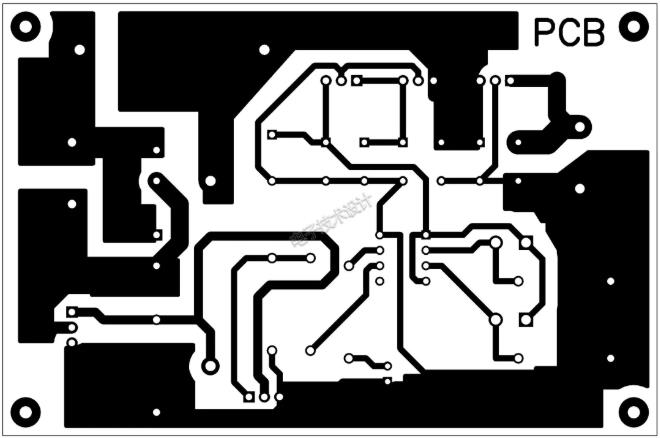

要制作原型，就必須設計PCB，其走線如
圖5所示。即使其非常簡單，我們也強烈建議使用光刻技術來獲得更可靠、更專業的結果。一旦準備好基礎，就需要用與焊盤相對應的0.8mm或1mm的鉆頭鉆孔，從而增加與集成電路相關的焊盤的精度。要增加走線的厚度，實現更好的散熱，可以在它們上面熔化錫。
圖5：PCB。
組件
下面就可以開始焊接元器件（
圖6）。首先從低矮的元件開始，例如電阻、電容和插座，然后再繼續到較大的元件，例如接線端子、LED二極管、MOSFET、熔斷器和電解電容。應特別注意有極性元件。焊接時要使用功率約為30W的小型烙鐵，注意不要使不能承受過多熱量的電子元件過熱。最后，需要注意集成電路及其插座的引腳排列。
圖6：元器件的布置和電路的3D視圖。
固件
本文最后附有源程序列表（.BAS）——是使用GCB（Great Cow Basic）編譯器用BASIC語言編寫的——以及可執行文件（.HEX）。在對保險絲和I/O端口進行初始配置之后，就會進入無限循環，檢查兩個按鈕的邏輯狀態。按下*個按鈕，占空比就會減?。话聪碌诙€按鈕，占空比就會增加。占空比的百分比有10%、30%、50%、70%和90%。當然，也可以根據程序規范添加其他值。由于PIC內部時鐘的速度較低（4MHz），因此無法通過變量來參數化等待狀態的定時。相反，則是已經創建了具有不同百分比占空比的專用子程序。在這種情況下，由固件生成的PWM信號的頻率約為2kHz。使用更快速的PIC可以對等待暫停進行參數化并對代碼進行優化。低頻率的PWM可能會在感性負載上產生聲音提示。但是，在電阻負載上不存在該問題。
電路仿真
觀察電路在開關點的行為以及研究SiC MOSFET的工作非常有趣。

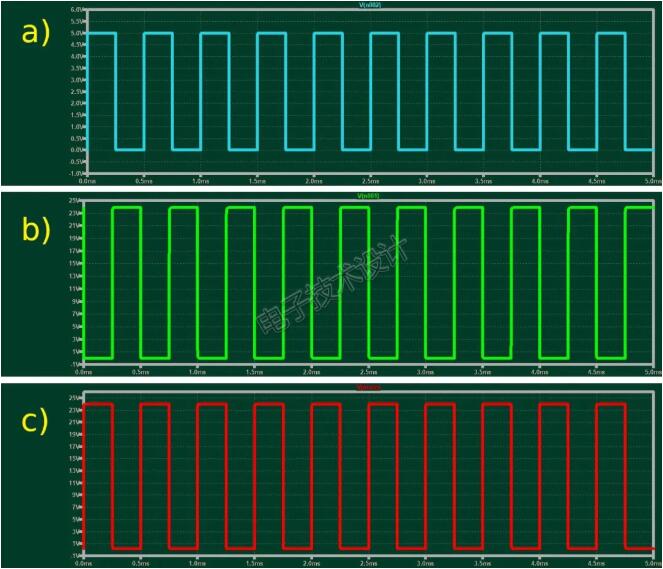

圖7給出了以下幾點在占空比為50%時的PWM信號波形圖：
圖7：不同點的PWM信號波形圖。
圖8給出了在各種占空比百分比（10%、30%、50%、70%、90%）下，MCU輸出處的PWM信號的波形圖。
圖8：不同占空比百分比下的波形圖。
電路效率
就功率傳輸而言 ，使用SiC MOSFET時效率非常高。這個效率通?？梢哉J(rèn)為不錯，但不幸的是，預驅動器的存在會使其降低。

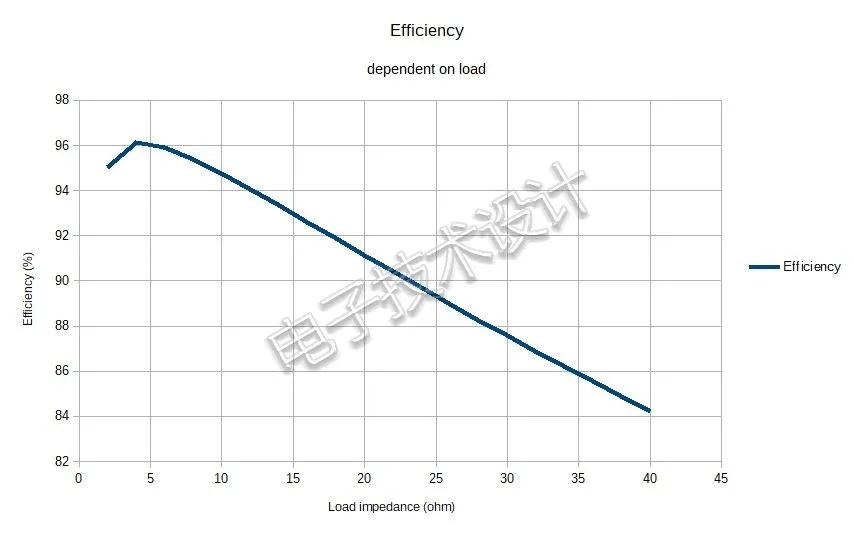

圖9 給出了電路總效率的曲線圖，具體取決于施加到輸出的負載。為了提高電路效率，可以嘗試略微提高M(jìn)OSFET IRL540漏極電阻R7的值，確保SiC MOSFET的閉合沒有問題。
圖9：電路效率與所加負載的關系。
在元件導通期間，直接從電路的各個工作點測量SiC MOSFET的R
DS(on)值非常有趣。根據歐姆定律，有：

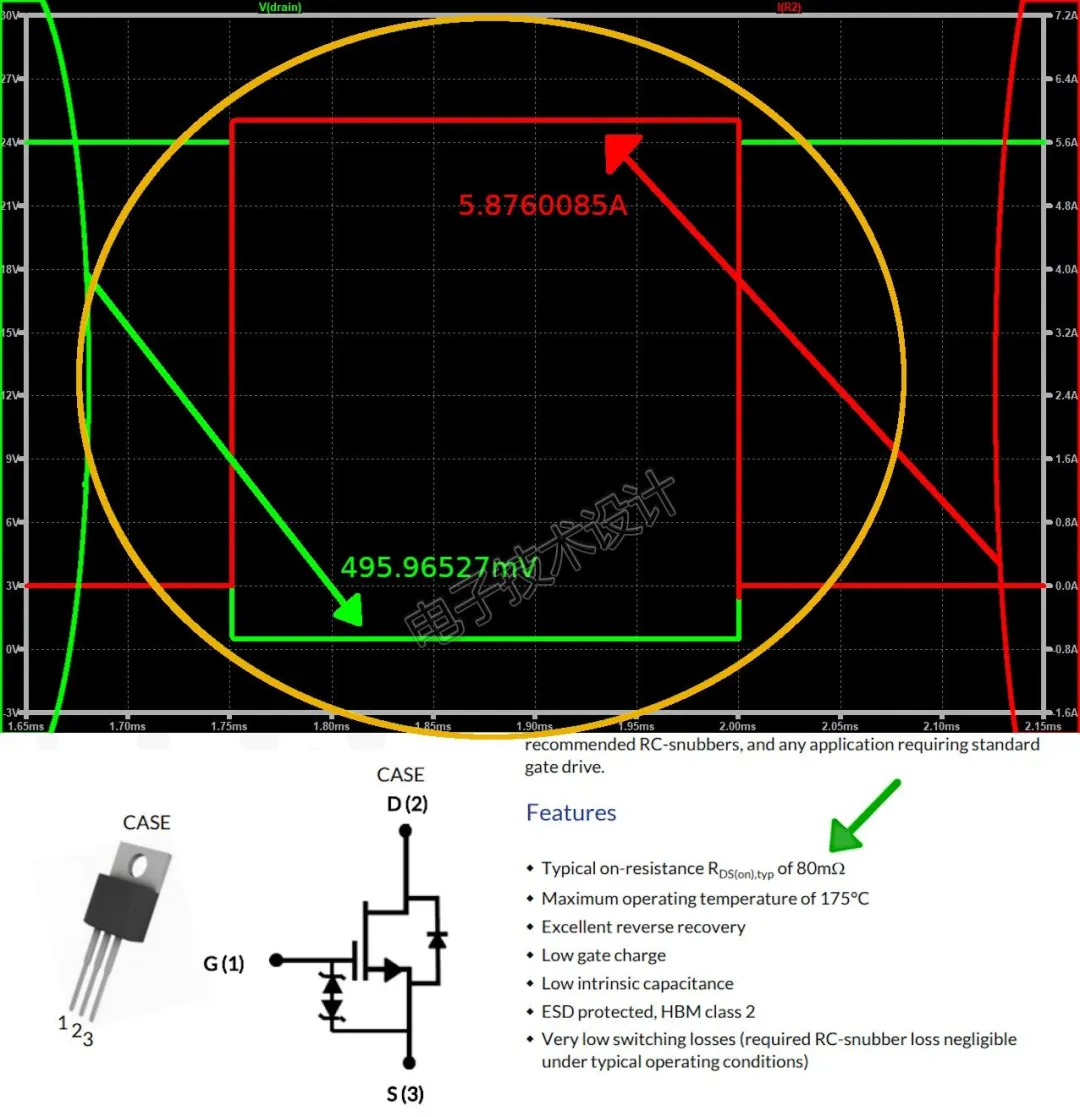

圖10對官方數據手冊中所給的值進行了確認。
圖10：SiC MOSFET的R
DS(on)值的測量。
UF3C065080T3S SiC MOSFET
UnitedSiC公司的共源共柵產品將其高性能G3 SiC JFET與經過共源共柵優化的MOSFET封裝在一起，從而生產出了當今市場上*的標準柵極驅動SiC器件。
該系列不僅具有極低的柵極電荷，而且在類似額定值的任何器件中具有最佳反向恢復特性。當與推薦的RC緩沖器一起使用時，這些器件非常適合對感性負載進行開關，并且它們也非常適合任何需要標準柵極驅動的應用。其特點包括：
-
RDS(on)典型值為80mΩ
-
最高工作溫度為175℃
-
*的反向恢復特性
-
低柵極電荷
-
低固有電容
-
ESD保護，HBM 2級
它的典型應用有：
-
電動汽車充電
-
光伏逆變器
-
開關電源
-
功率因數校正模塊
-
電機驅動
-
感應加熱
總結
PWM控制可以對電動執行器（例如電機和電燈）獲得更好的定性性能。盡管可以隨意改變亮度，但是光的質量更好。即使在低轉速下，發動機扭矩也很高。本文介紹的電路主要用于指導，并為對該領域的進一步研究奠定了基礎。熟悉PWM很有用。顯然，設計人員可以在功率和效率上進行改進。但是，建議不要將提供的功率移到最大，以免電路過熱。
