運算放大器（運放）與比較器電路結構非常相似，經常會有人分不清兩者，下邊給大家詳細說明一下，運算放大器的電路結構是怎樣的，與比較器相比有何不同？

運算放大器的電路結構

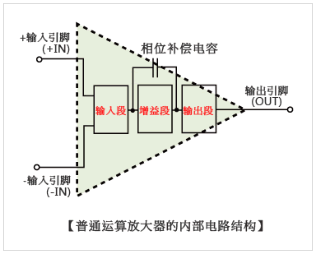

運算放大器的內部電路結構如下所示。
一般由輸入段、增益段、輸出段等3段電路構成。
輸入段由差分放大段構成，用于放大兩個引腳間的電壓差。另外，同相信號成分（引腳間無電位差，輸入相等電壓的狀態）不放大，起抵消作用。
若僅靠該差分放大電路，則增益不足，因此使用增益段進一步增加運算放大器的開放增益。
普通運算放大器的增益段間連接了防振相位補償電容。
為了避免因受輸出引腳上連接的電阻等的負載的影響使運算放大器的特性發生變化，作為緩沖器連接了輸出段。
負載引起的輸出特性的變化（失真、電壓下降等）主要由輸出段的電路結構和電流能力決定。
一般輸出段的種類有A類、B類、C類、AB類輸出電路，這是根據輸出電路中流動的驅動電流量（偏壓的差別）進行分類的。根據驅動電流量的不同，輸出段發生的失真系數水平會發生變化。
一般電路失真的順序從小到大依次為A類、AB類、B類、C類。

比較器的電路結構

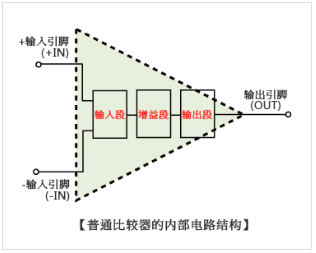

比較器的電路結構如下所示。
電路結構基本與運算放大器相同，但由于未考慮構成負反饋電路使用的情況，因此未內置防振用相位補償電容。
由于相位補償電容可限制輸入輸出間的工作速度，因此與運算放大器相比，響應時間明顯提高。
比較器的輸出電路形式主要分為集電極開路（漏極開路）型和推挽輸出型。

以上就是運算放大器與比較器的電路結構圖，大家也不難看出它們直接的區別所在。
